同時接続数30万超のチャットサービスのメッセージ配信基盤をRedis Pub/SubからRedis Streamsにした話

Overview

30万を超える同時接続数を持つチャットサービスにおいて、リアルタイムでメッセージの受信などのイベントを配信するメッセージブローカーとして、私たちはRedis ClusterのPub/Subを使用していました。

私たちのサービスでは、ユーザー数の増加に伴い、Redis Clusterのシャード数を増やすことでクラスターの性能を向上させてきました。しかし、Redis ClusterのPub/Subでは、シャード数の増加に伴ってネットワーク帯域が圧迫される問題が生じ、これ以上シャードを追加することができない状況になりました。

この課題を解決するために、メッセージブローカーをRedis Pub/SubからRedis Streamsに切り替え、スケールアウトによる性能向上が可能となるように改善しました。

サービスについて

LINE公式アカウント（以下、OAと呼びます）は、企業や店舗経営者がLINEを通じてお客様とつながるためのサービスです。

LINE公式アカウントには、OAオーナーがLINEユーザーと直接チャットで対応できる「チャット」機能（以下、OAチャットと呼びます）が備わっています。今回は、このOAチャットについて説明します。

従来のアーキテクチャとその問題点

OAチャットでは、メッセージの受信などのイベントをリアルタイムでOAオーナーに通知する仕組みが必要となります。

このリアルタイム配信の裏側で利用していたのがRedis ClusterのPub/Subでしたが、このRedis ClusterのPub/Subはシャード数が増えるとネットワーク帯域を圧迫する問題があり、スケールアウトによる性能向上が難しい状況にありました。

以下では、アーキテクチャとRedis ClusterのPub/Subの問題点についてまとめていきます。

アーキテクチャ

OAチャットにおいて、LINEユーザーから送られたメッセージをOAオーナーに対して継続的にリアルタイムで配信する従来のアーキテクチャについて説明します。

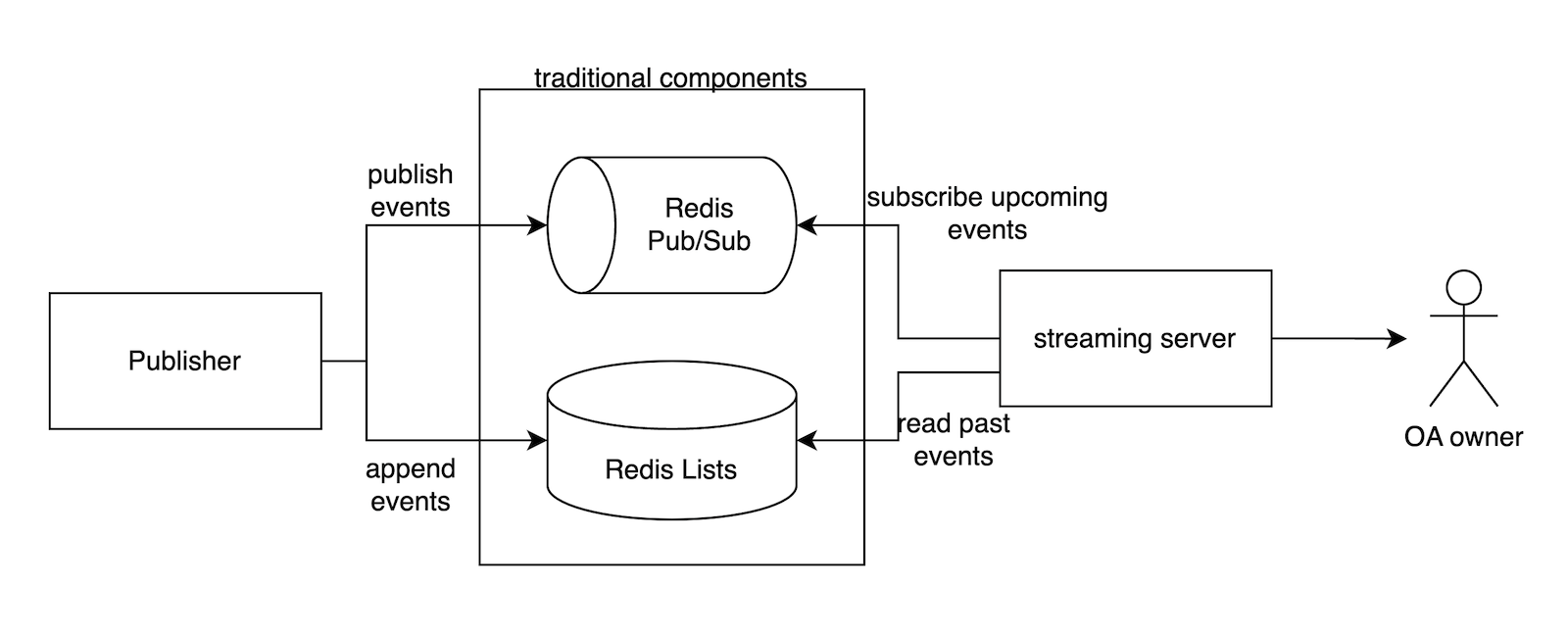

リアルタイムにメッセージを配信する仕組みは次のようになっています。

まず、OAオーナーがストリーミングサーバーに対して接続します（図の1）。

このとき、ここまでのメッセージを受信しているというパラメータを含めることで、それ以降に配信された過去のメッセージを受信することができます。特にクライアントがスマートフォンなどのモバイル回線の場合に一時的にネットワークが切断されることがよくあり、再接続時に欠損なくメッセージが取得できるように必要な仕組みです。

ストリーミングサーバーはそのパラメータをもとに過去配信されたイベントが保存されているRedisからそれ以降のものを取得し、OAオーナーに対して通知します（図の2）。

次に、それ以降配信されるメッセージを受信するために、メッセージブローカーであるPub/Subで適切なチャンネルをsubscribeします（図の3）。

LINEユーザーがOAにメッセージを送信すると、LINEプラットフォームを経由しOAチャットに関するイベントを処理するサーバーに到達します（図のA, B）。このサーバーでは、先述したクライアントの再接続時に過去メッセージも取得できるようにするためイベントをRedis Listsに追加し（図のC）、即時配信のためにPub/Subにpublishします（図のD）。

その後、Pub/SubチャンネルをsubscribeしていたOAオーナーに対して、ストリーミングサーバーを経由してメッセージが通知されます（図のE, F）。

Redis ClusterにおけるPub/Subの問題点

Redis Clusterの場合、クラスターを構成している任意のシャードで任意のチャンネルをpublish、subscribeできます。これは、ある一つのシャードに対してpublishしたメッセージがクラスター内のすべてのシャードに対して伝搬されるためです。

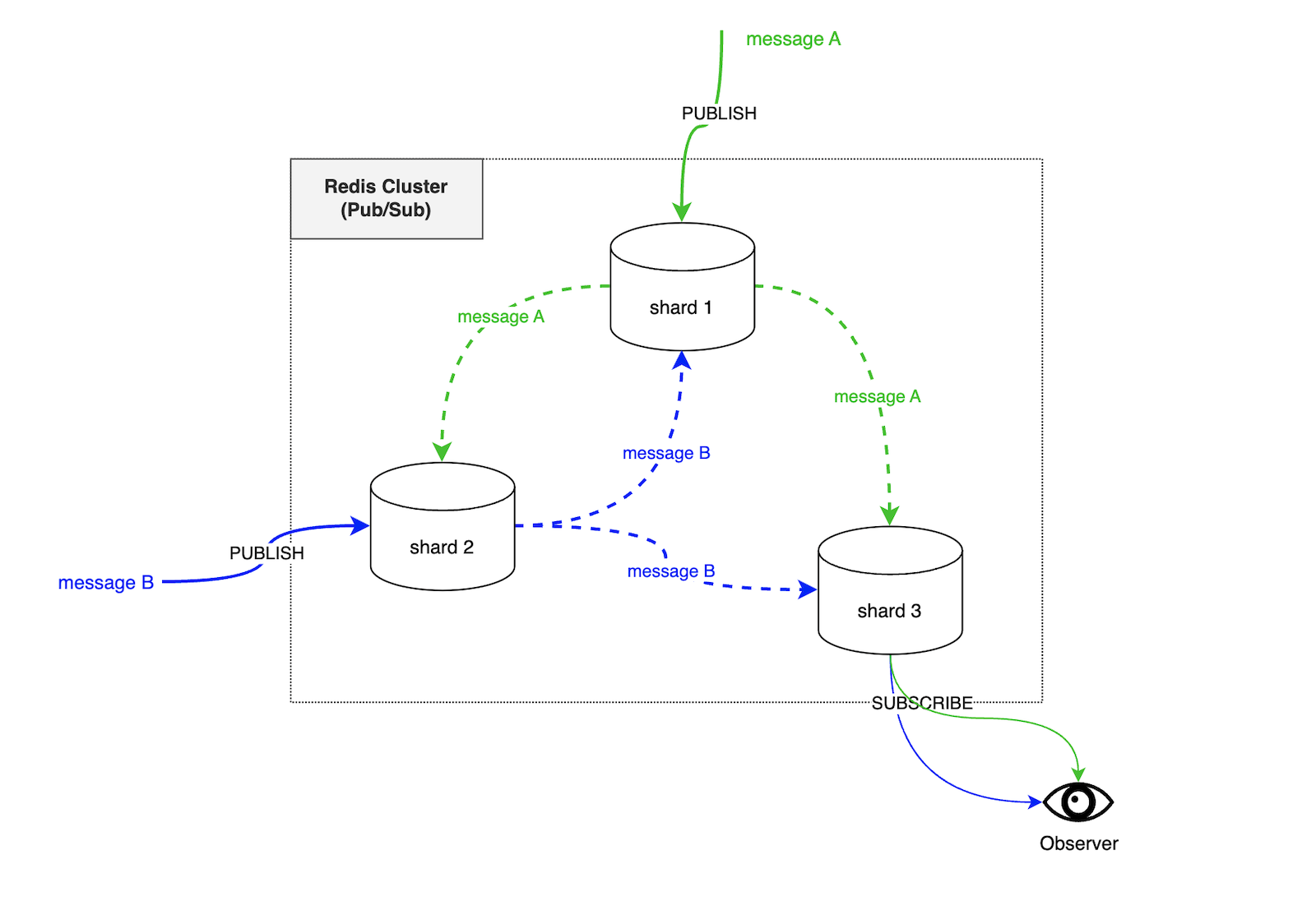

下の図はこれを示したものであり、shard1にpublishしたmessageAはクラスターを構成する残りのシャードであるshard2、3に対して伝搬されます。同様に、shard2にpublishしたmessageBも残りのシャードであるshard1、3に伝搬されます。

これにより、messageA、Bとも直接publishされていないshard3でもmessageA、Bを受信することができます。

ここからわかるように、publishしたメッセージは残りすべてのシャードに対して伝送されるため、シャード数が多ければ多いほどクラスター内での伝送が多くなり、ネットワーク帯域を圧迫します。

このように、Redis ClusterのPub/Subにはネットワーク帯域がボトルネックとなり、スケールアウトが難しくなる問題があります。

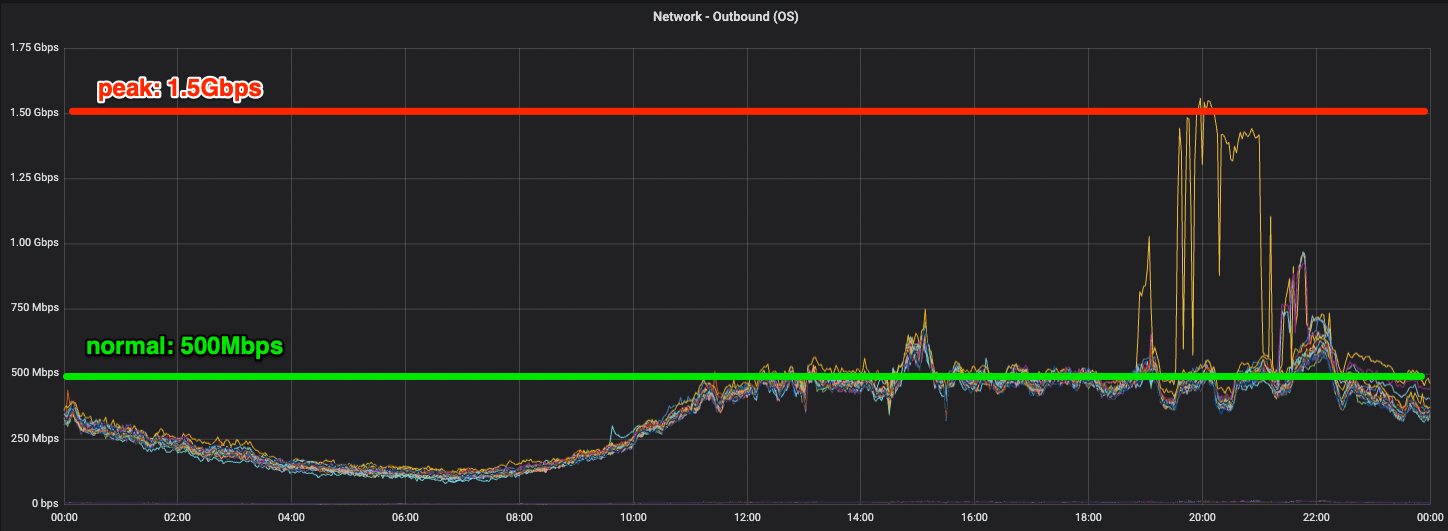

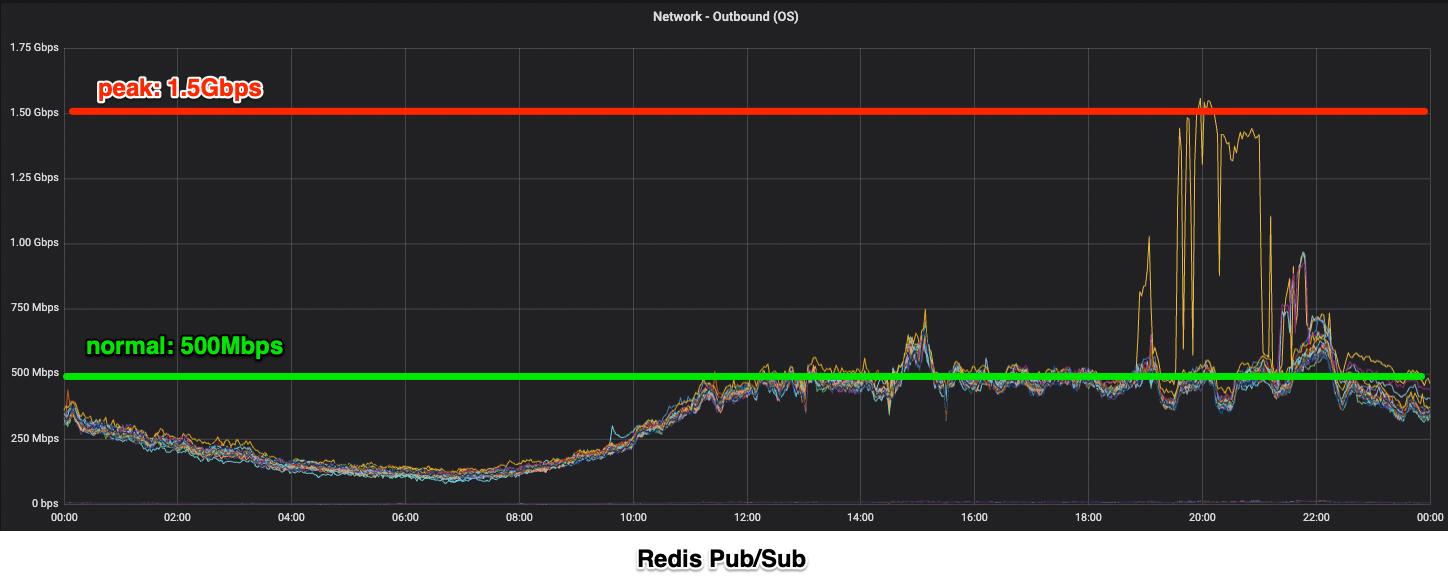

私たちのサービスでは、24シャード、48ノード構成のRedis ClusterでPub/Subによるメッセージ配信を行っていましたが、ノードあたり平常時で500Mbps、ピーク時で1.5Gbpsの帯域を消費している状態でした。

ユーザー数の増加に伴いRedis Clusterのシャード数を増やすことでクラスターの性能を向上させてきましたが、ネットワーク帯域の限界が近く、これ以上スケールアウトすることが困難な状況でした。

クラスタレベルでの水平シャーディング

上で説明したRedis ClusterのPub/Subにおいてシャード数が多くなるに連れてネットワーク帯域を圧迫してしまう問題に対して、まずは一時的な対応として、クラスターレベルでの水平シャーディングを行うことでアウトバウンドトラフィックを抑えました。

ちなみに、水平シャーディングを行う場合、Redis Clusterの代わりにSentinel構成にすることも可能でした。
しかし、subscriberの数が多いためSentinel構成では接続数がボトルネックになりやすい点と、私たちのチームはSentinelの運用経験がなく管理が難しい点が挙げられたため、Redis Clusterを利用して水平シャーディングを行いました。

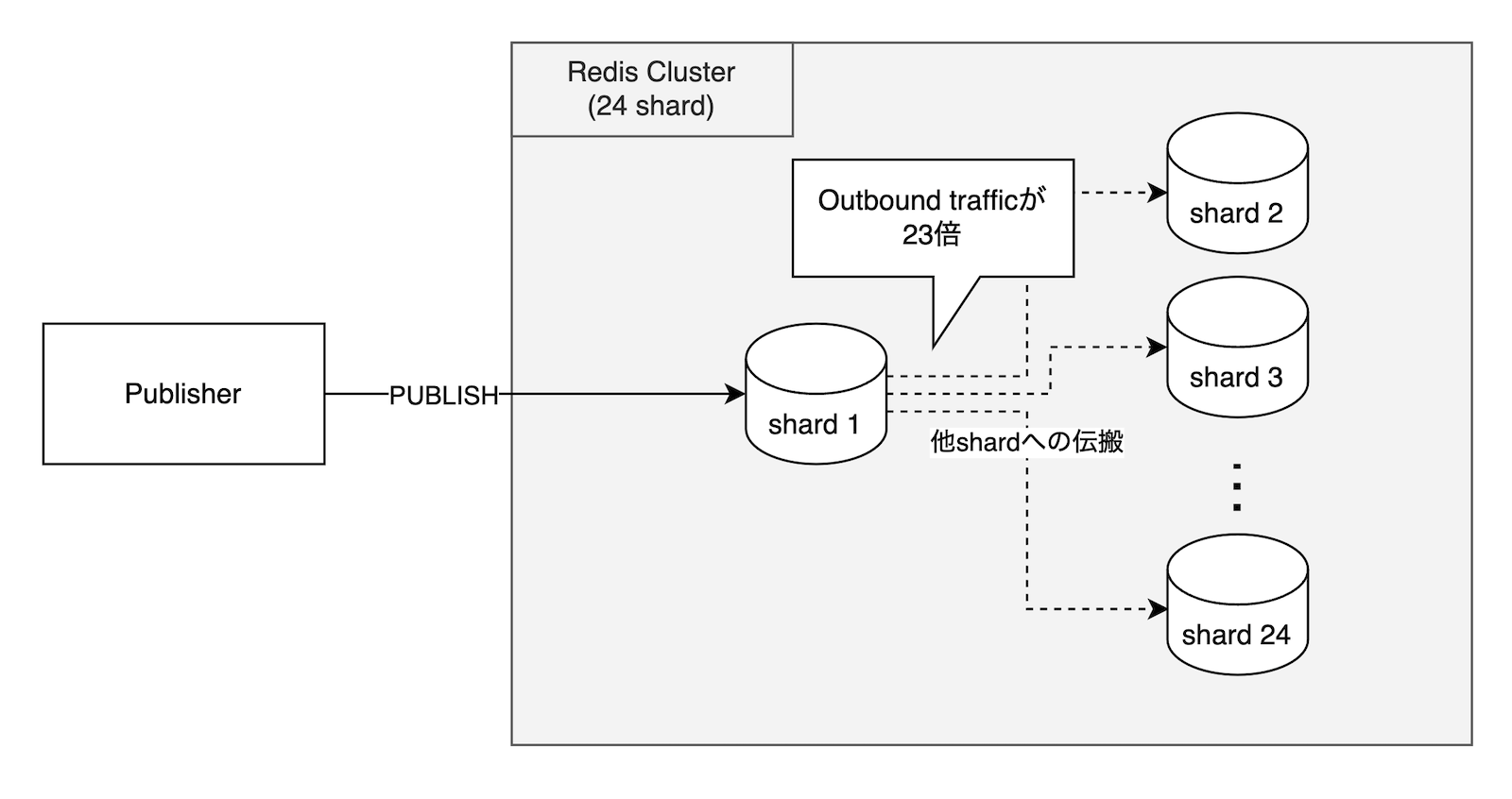

以前の構成では、24シャード、48ノードで構成される1つのRedis Clusterで運用していました。この場合、図のように、あるシャードにpublishされたメッセージは残りの他23シャードに伝搬されます。つまり、アウトバウンドトラフィックがインバウンドの23倍となっていました。

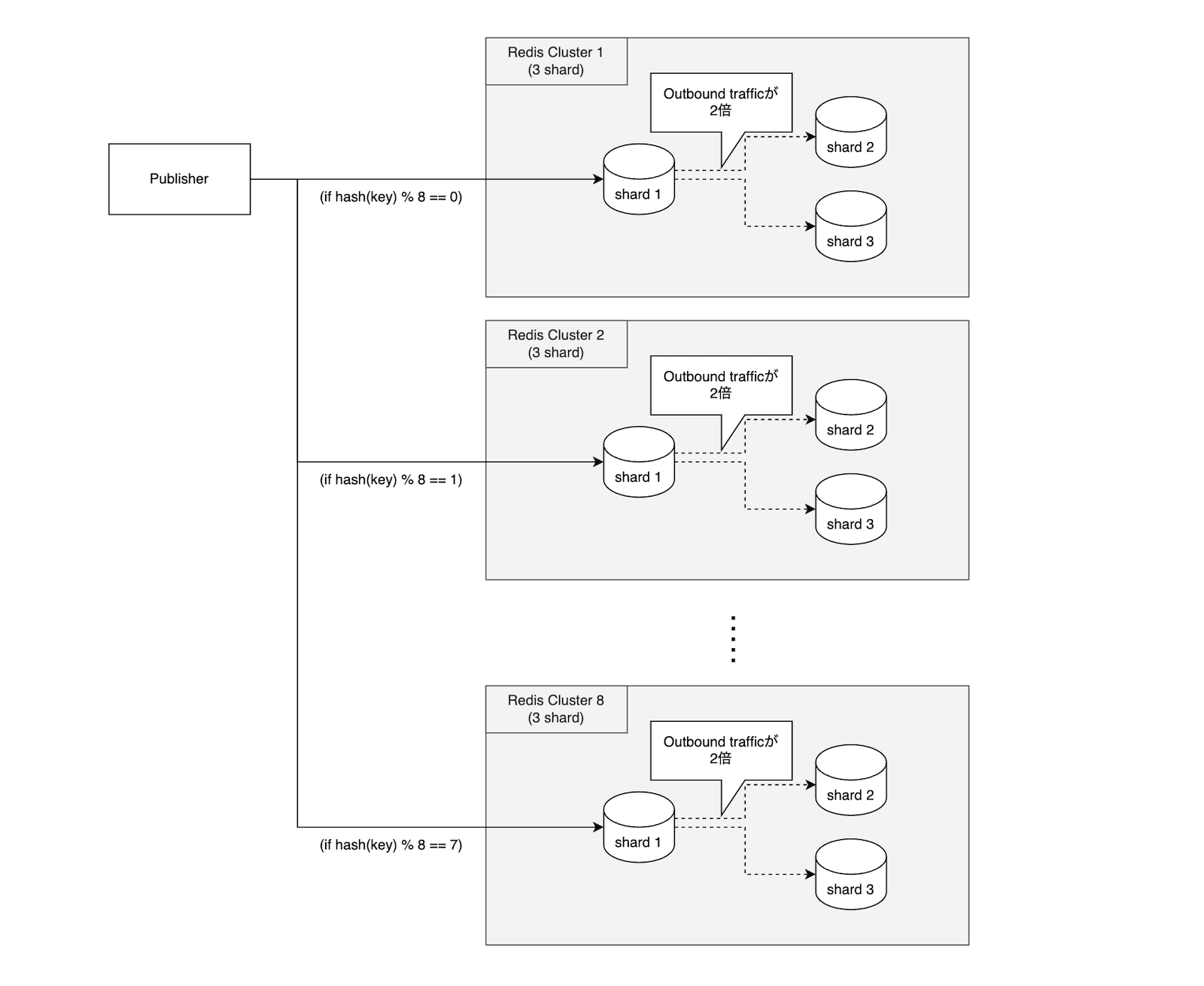

そこで、この1つのクラスターを図のように8つのクラスターに分割し、クラスターレベルで水平シャーディングを行います。

この場合、1クラスターあたり3シャードとなるので、アウトバウンドトラフィックがインバウンドの2倍となり、以前の23倍と比べると大幅に削減できていることがわかります。

つまり、全体としてのRedisノード数を変えることなく、クラスターを8分割しシャーディングすることでトラフィックを約1/8に減らすことができました。

ただし、このようなクラスターシャーディングを行っている場合、スケールアウトの方法としては、クラスター数を増やすか、もしくは、クラスター内のシャード数を増やす、という2択がありますが、

• クラスター数を増やす: Pub/Subチャンネルのシャードへの振り分けロジックは自前で実装する必要があり、無停止で安全に増やすのには手間とリスクが伴う
• クラスター内のシャードを増やす: アウトバウンドトラフィックが増える問題は依然として存在する

といったように、依然としてスケールアウトに対する障壁が大きいです。

この課題に加え、新しい技術に挑戦してみたいという点からも、Redis Pub/SubからRedis Streamsへの移行を行うことで、これらの問題を根本的に解決することを決めました。

Redis Streams

Redis Streamsとは？

Redis Streamsは、Redis 5から導入されたデータタイプで、主に時系列データを順に追加していくことに特化した形式です。

保存されたデータはインクリメンタルなIDを持ち、そのIDをもとに1要素あたりO(1)で取得することができます。また、IDの範囲を指定してその範囲のデータを取得することも可能であり、通常はタイムスタンプがIDとして用いられるため、指定した期間のデータを効率的に取得することができます。

また、次のデータが追加されるまで待機することもできるため、リアルタイムなメッセージブローカーとしても利用できます。

Redis Pub/Sub vs Redis Streams

私たちのアプリケーションにおいて比較すべき点は大きく分けて3つあります。

1. データの配信（持続時間）
2. ネットワーク帯域
3. 接続数

特に、3の接続数は、OAチャットにおいてはユーザ数が多くなるにつれて、非常に大きな問題となってきます。我々の目安としては、20,000 接続/nodeを上限と設定しており、ユーザ数が増えていくにつれてこの接続数の問題に直面します。

以下の表には、Redis Pub/SubとRedis Streamsの比較をまとめました。以降でそれぞれの項目について詳しく説明します。

	Redis Pub/Sub	Redis Streams
データの保持期間	配信したらすぐに消える	配信と同時に保存もするので、あとから参照できる
ネットワーク帯域	シャード数が増えるとその分クラスター内のトラフィックが増加 クラスター内の帯域がボトルネックとなりスケールアウトが難しい	シャード数が増えてもクラスター内のトラフィックに変化なし クラスター内の帯域によるスケールアウトの障壁はない
接続数	複数のチャンネルをsubscribeするケースでも1 接続で良い = 任意のシャードで任意の複数のチャンネルをsubscribeできる	N個のストリームをコンシュームするケースではN 接続必要になる = あるストリームをコンシュームできるのはそのストリームが割り当てられたシャードのみ

なお、Redis ClusterのPub/Subにおいてシャード数が増加することによりネットワーク帯域を圧迫してしまう問題に対しては、Redis 7からSharded Pub/Subが導入されています。

通常のPub/Subでは、publishしたメッセージがクラスタ内のすべてのシャードに対してブロードキャストされますが、Sharded Pub/Subでは他の一般的な型と同じようにチャンネル（キー）が特定のシャードにのみ割り当てられます。

このため、Sharded Pub/Subでは他のシャードへのブロードキャストがなくなり、ネットワーク帯域を節約できます。一方で、publishしたシャードでのみsubscribeできるという制限も加わります。

検討時点で私達のインフラ環境ではRedis 7がサポートされていなかったことと、後述する過去に配信したデータも参照できる点においてStreamsが優れていたため、OAチャットではRedis Streamsの利用を選択しました。

1.データの保持期間

Redis Pub/Subでは、配信するメッセージは保存されず、配信が終わればRedis上からはそのメッセージは消えてしまいます。

一方、Redis Streamsではデータを保存できるため、過去に配信したメッセージについても取得することが可能です。

私たちのアーキテクチャでは、クライアントの再接続に備えて過去に配信したメッセージも取得できる必要があります。

従来のアーキテクチャでは、Redis Pub/Subで配信したメッセージは過去に遡って取得することができないため、別の場所（従来のアーキテクチャではRedis Lists）に保存しておく必要がありました。一方、Redis Streamsでは即時配信と過去分の保存の両方が可能であり、よりシンプルな構成にすることができます。

2. ネットワーク帯域

Redis Clusterにおいて、Pub/Subではあるシャードに対して発行したメッセージが他のすべてのシャードに対して伝搬されることを説明しました。

一方、Redis Streamsについては、Redisの一般的な型と同様にキーが特定のシャードに割り当てられるため、読み書きはそのシャードのみで行えます。

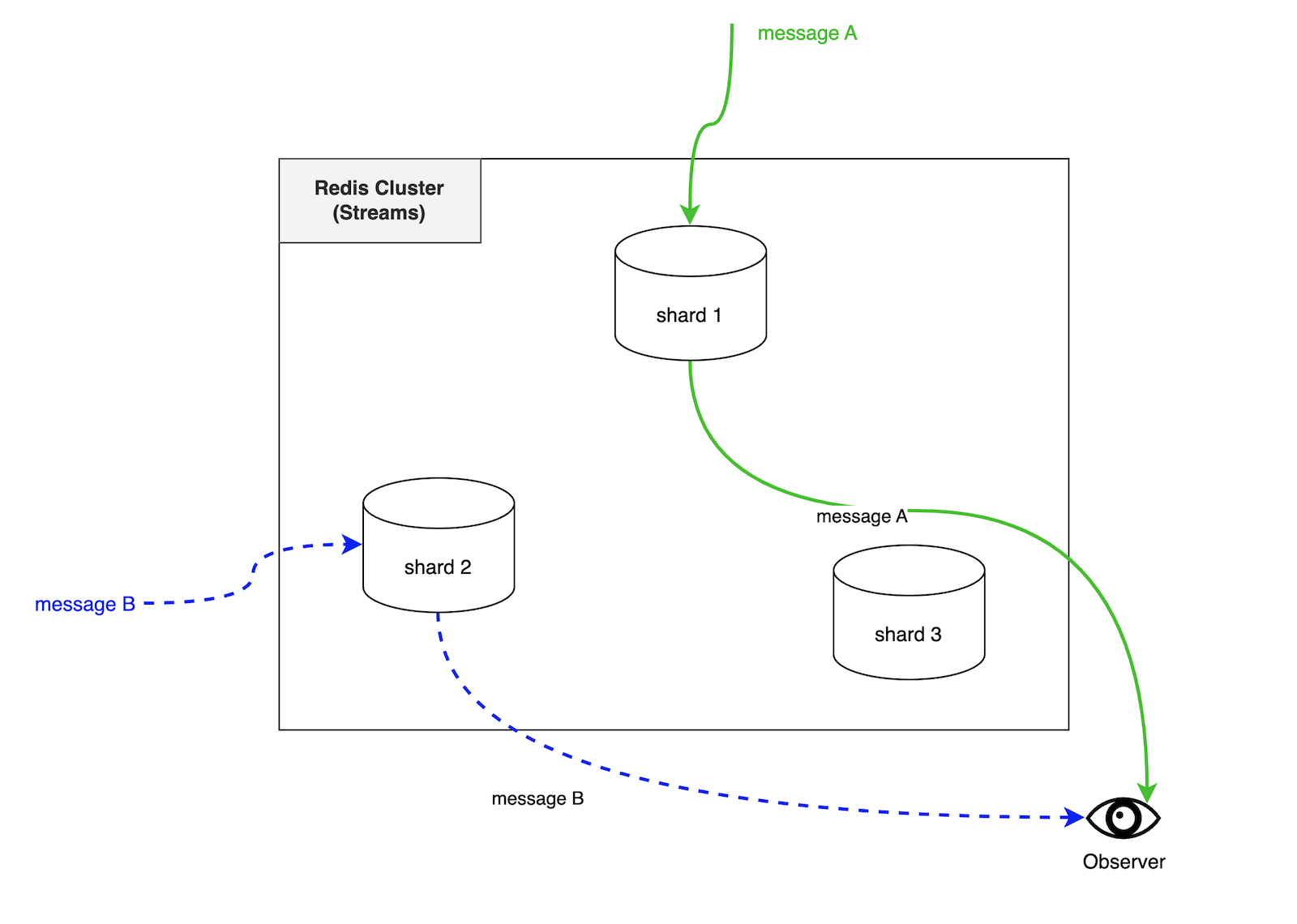

つまり、図に示したように、messageAをshard1に書き込んだ場合それを読み込むことができるのはshard1のみであり、Pub/Subのように他のノードで受信することはできません。

このように、異なるシャード間でのメッセージ伝搬が行われないため、Pub/Subのようにシャード数が多くなるほどネットワーク帯域を圧迫してしまう問題が起きません。

3. 接続数

Redis ClusterにおけるPub/Subでは、任意のシャードから任意の複数チャンネルをsubscribeできます。つまり、複数のチャンネルをsubscribeする場合でも、ある1つのシャードへの1つの接続を保持すればよいのです。

一方、Streamsの場合、特定のメッセージは書き込んだシャードからしか読むことができないと先ほど説明しました。これからわかるように、N個のストリームをconsumeするケースでは、最悪の場合それぞれのシャードに接続する必要があり、その結果N個の接続を保持する必要があります。

私たちのアプリケーションでは、1つのクライアントあたり2つのチャンネル（ストリーム）を読むだけでよいので、接続数はRedis Streamsの場合、Redis Pub/Subに比べて高々2倍程度となります。しかし、スケールアウトによりシャードあたりの接続数を抑えることができるようになるため、これは大きな問題ではありませんでした。

Redis Streamsへの切り替え

Streamsで永続的にメッセージを受信する方法

Streamsからデータを読むXREADコマンドは、Pub/SubのSUBSCRIBEコマンドとは異なり、永続的にコマンドが実行されるわけではなく、データが取得されるとコマンドの実行が完了してしまいます。

Streamsで継続的にデータを受信するためには、前回の実行で取得されたメッセージからそれ以降を取得するコマンドを繰り返し実行することで、新規メッセージの受信を継続的に行うことができます。

以下に擬似コードで示します。

var lastId = "0"
while(true) {
    elements = redis.call("XREAD BLOCK 0 STREAMS ${mystream}${lastId}") // "BLOCK 0" は次のメッセージが届くまでずっと待機する
    elements.foreach {
        send(elements.body)
    }
    lastId = elements[-1].id
}

アーキテクチャ

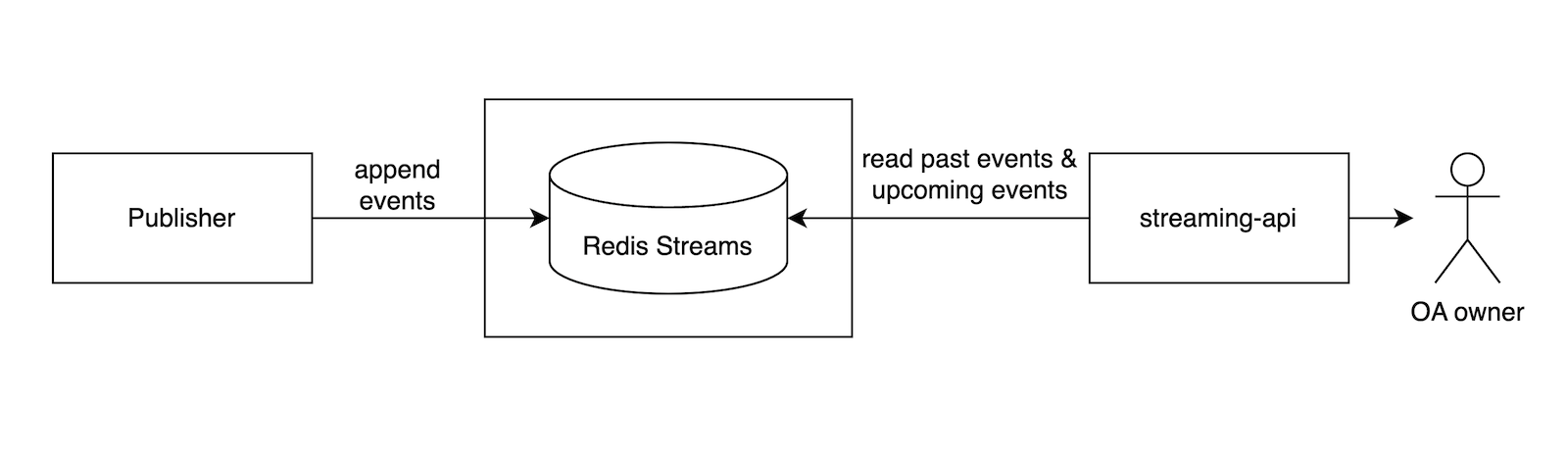

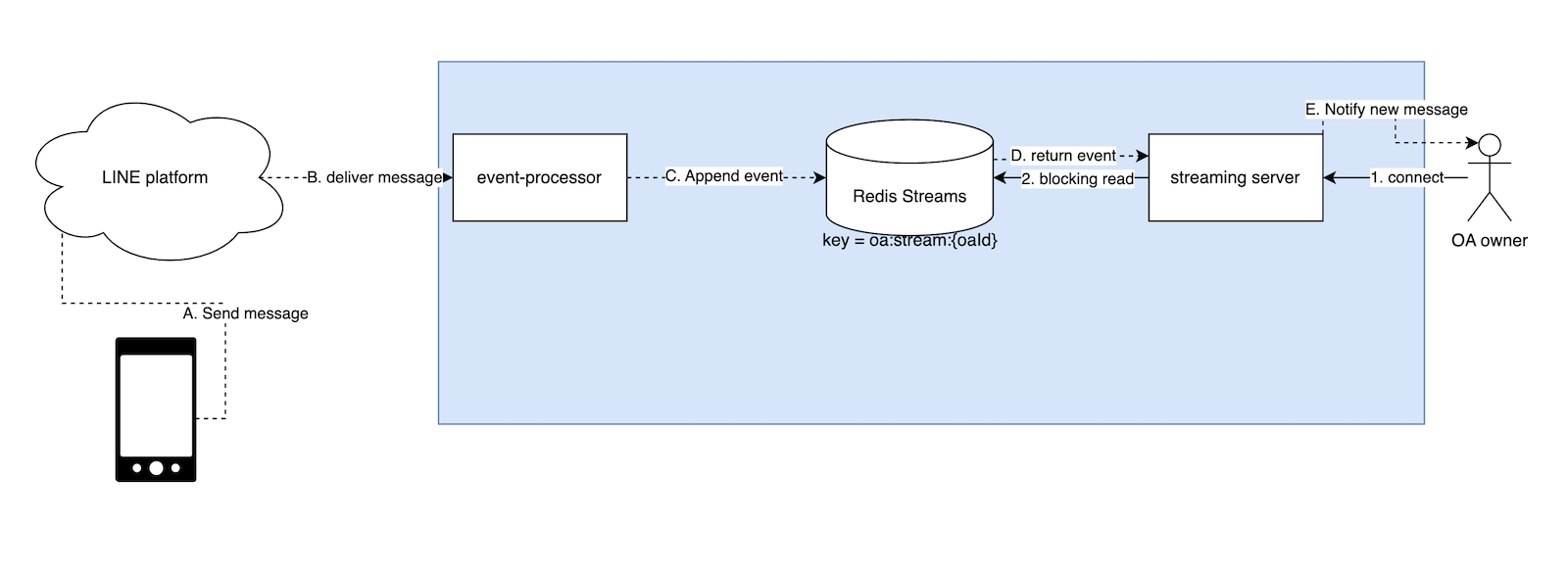

Redis Streamsに切り替えた後のアーキテクチャは次の図のようになりました。

Redis Pub/Subを利用していた従来のアーキテクチャと比べると、即時配信（Redis Pub/Sub）と過去配信分の保存（Redis Lists）の2つのクラスターが、Redis Streamsの1つのクラスターで完結し、ストリーミングサーバーとRedis Streamsのやり取りも1つのコマンド実行で完結するため、シンプルな構成となりました。

無停止での移行

今回のRedis Pub/SubからRedis Streamsへの移行には、ユーザ数が多いため無停止で移行すること、比較的大きな改修であるためモニタリングしながら進められるように徐々に移行割合を増やしていくこと、という2点が求められました。

そこで、以下のような移行ステップを踏むことで無停止で移行を行い、各ステップ内で適用割合を増やすことで問題があった場合に影響を最小限に抑え、切り戻しを容易にできるようにしました。

各ステップ内での適用割合を動的に変更する方法として、LINEのOSSであるCentral Dogmaを用いました。Central Dogmaは各種設定を集中管理し、設定に変更がある場合はアプリケーションに即時通知することで、アプリケーションの再起動なしに設定を適用できるようになります。

Step0. 従来の構成

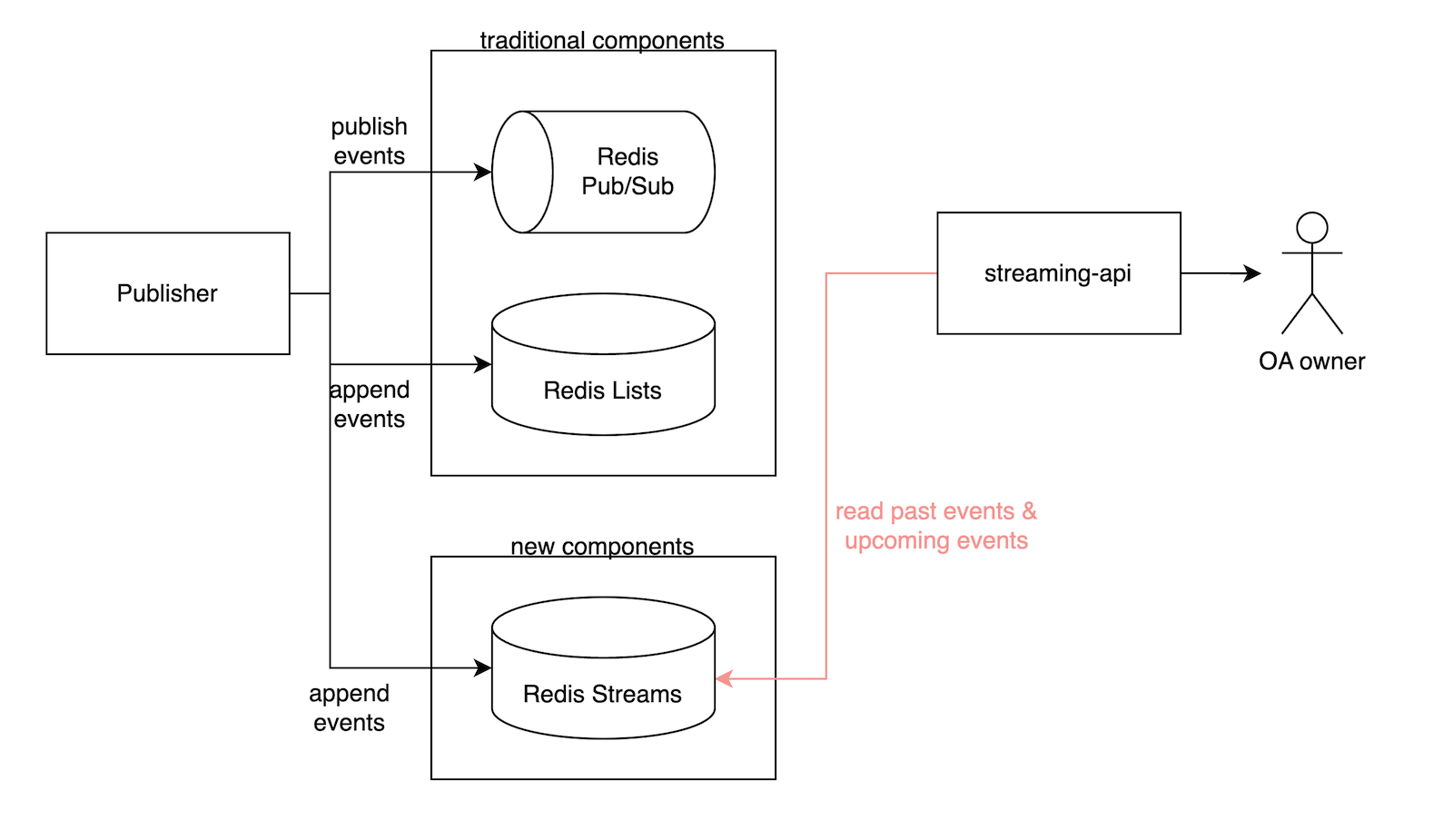

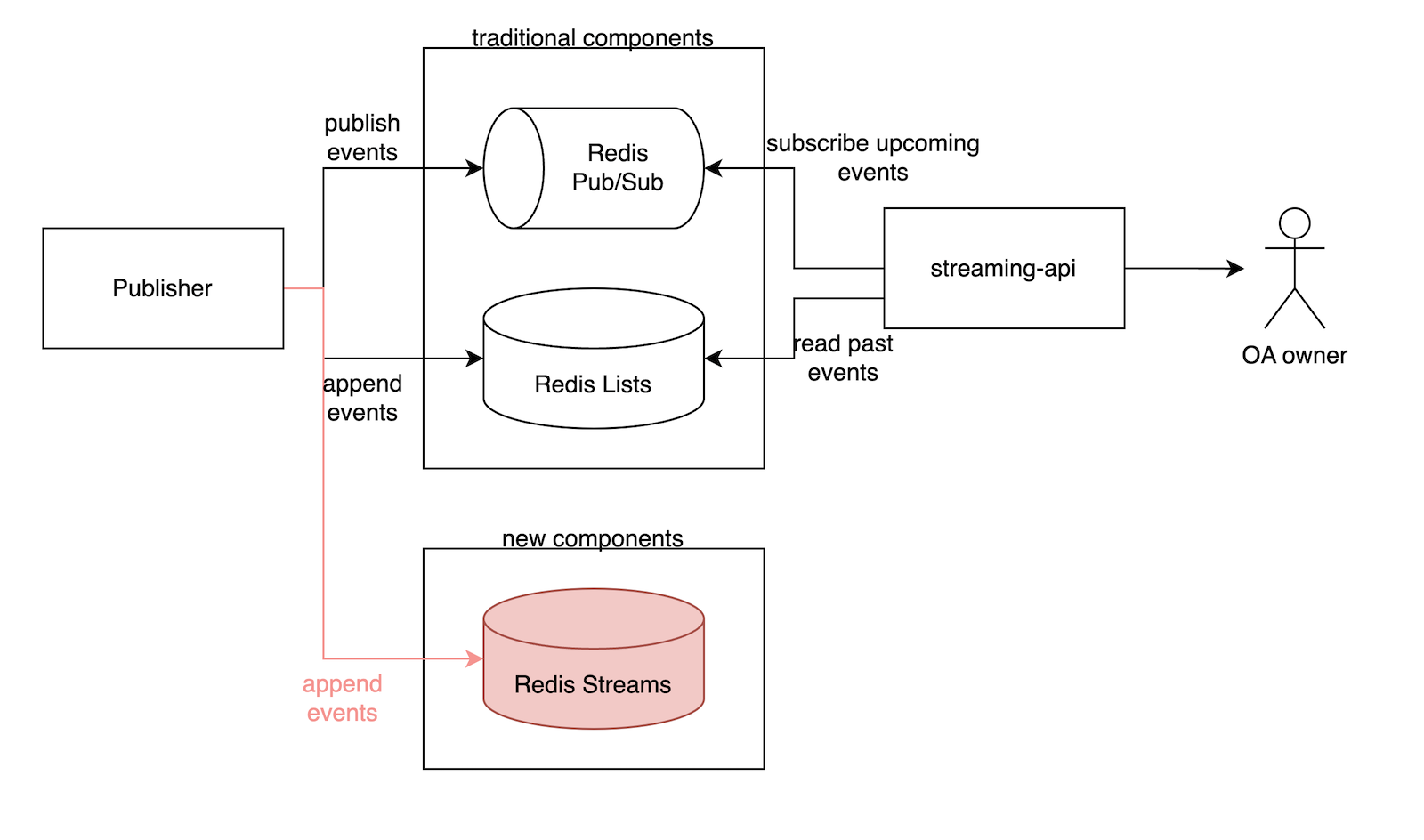

Step1. Redis Streams clusterを用意し、eventを追記する。既存のRedis Pub/Sub,Redis Listsへの書き込みも継続する。

Step2. Streaming serverで、読み込み先をRedis Pub/Sub, Lists clusterからRedis Streams clusterへ切り替える。

Step3. Redis Pub/Sub, Listsへの書き込みを停止し、それらのclusterを撤収する。

結果

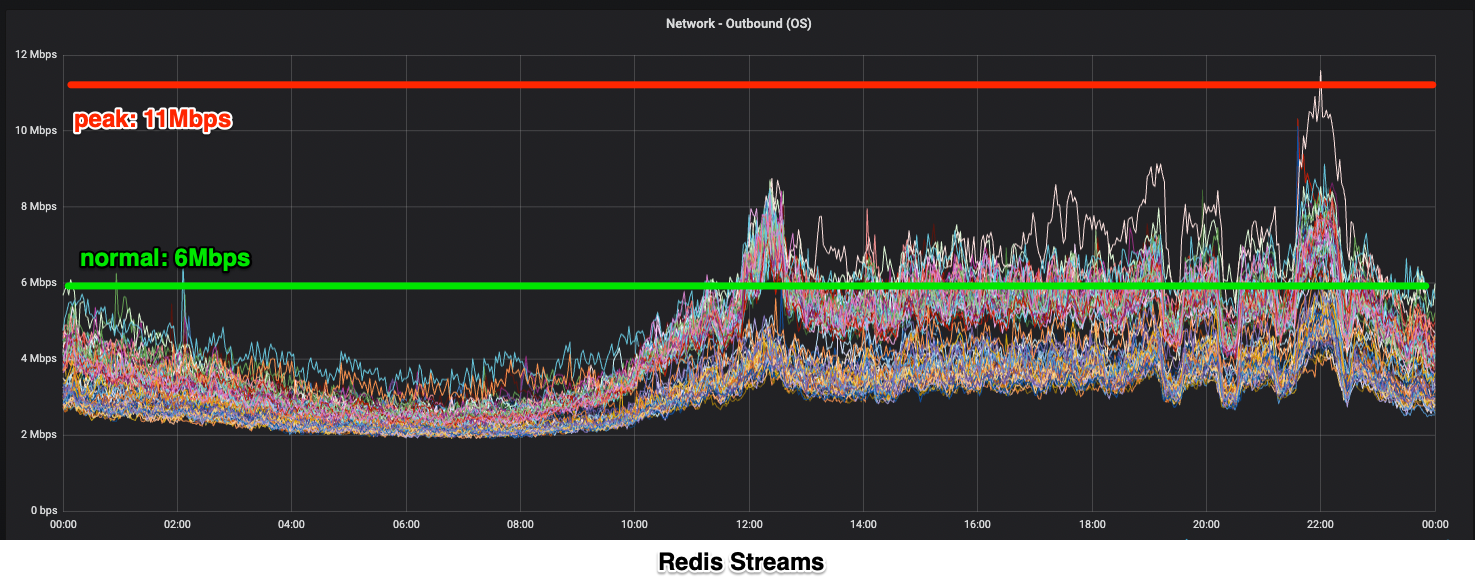

結果として、Redis ClusterのPub/Subを利用していた従来の構成では、ノードあたり平常時で500Mbps、ピーク時で1.5Gbpsの帯域を消費していたのが、Redis Streamsを利用した構成に切り替えたことで、平常時で6Mbps、ピーク時で11Mbps程度に抑えることができました。

（ただし、従来から性能不足となっていたので、Redis Streamsのクラスターでは従来のRedis Pub/Subのクラスターと比べ2倍のシャード、ノード数で運用しています。）

したがって、Redis ClusterのPub/Subを利用していた従来の構成で問題となっていたネットワーク帯域の圧迫問題は、Redis Streamsへ切り替えることで解消されました。今後、メッセージブローカーとして利用しているRedis Clusterが性能不足となった場合でも、スケールアウトによって性能強化することが可能となります。

また、従来のアーキテクチャでは、メッセージの即時配信とメッセージの保存でそれぞれRedis Clusterを用意する必要がありましたが、Redis Streamsに切り替えたことで一つのRedis Clusterで済むようになり、よりシンプルな設計にすることができました。
